Er zijn verschillende slimme manieren om panelen met een doorlopende nerf goed voor te bereiden op productie. In het bijgevoegde .ics-bestand vind je vier duidelijke voorbeelden met alle benodigde details. Deze voorbeelden laten ook zien hoe je handig gebruik kunt maken van 'Slimme patronen', bijvoorbeeld voor het plaatsen van scharnieren of andere onderdelen.
Info
Open hier het bestand met voorbeelden.


Optie 1 - Zaagsjabloon in Para-Flex

In Para-Flex is de functie 'Zaagsjabloon' beschikbaar. Deze functie kan alleen worden gebruikt als de opdeelzaag én het bijbehorende besturingsprogramma deze ondersteunen.
Is dit het geval? Dan kan de zaagcode die het zaagprogramma nodig heeft, worden toegevoegd aan de CSV-export. De opdeelzaag gebruikt deze code vervolgens om panelen met doorlopende nerf correct mee te nemen in de optimalisatie.
  1. Zorg dat de code is toegevoegd bij opties in de DataSets. (Zie bijgevoegde video)
  2. Om de Slimme patronen te laten werken voor elk front is het van belang om deze panelen er 2 keer in te zetten.
  3. Het eerste paneel zit in de Assembly met de Slimme patronen voor bijvoorbeeld de scharnieren. Het Simme patroon weet dan naar welke maatvoering het moet kijken. Deze 'losse panelen' zet je in Para-Flex uit door 'Include this shape in BOM' uit te vinken. (Zie kop: Hoe zet je een Part uit in Para-Flex, maar niet in de 3D-Scene?)

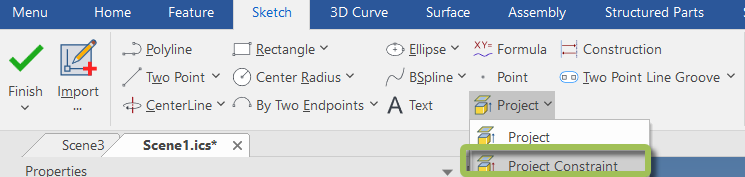

  4. De 'gedupliceerde versies' zitten samen in een Assembly en kunnen aangemaakt worden met een 'Project Constraint' in de Cross section. De maatvoering blijft hetzelfde als je aan de handle van de deur sleept om deze te vergroten of te verkleinen. Of je ziet door de 'Project Constraint' dat de maatvoering niet wordt aangepast, omdat de maatvoering niet aangepast word in het eerste paneel.
  5. Voeg aan de Assembly met de 'gedupliceerde versies' het gewenste zaagsjabloon toe.
Voor Para-Flex CAM-gebruikers: De boringen ten behoeve van de CNC worden ook in het extra paneel gemaakt en meegenomen naar de CNC.

Optie 2 - Extra paneel

  1. Teken een extra paneel op dezelfde positie als waar de panelen staan die door middel van nerf verbonden zijn. Ter grote van de gezamenlijke panelen
  2. De 'losse panelen' zet je in Para-Flex uit door 'Include this shape in BOM' uit te vinken. (Zie kop: Hoe zet je een Part uit in Para-Flex, maar niet in de 3D-Scene?)
  3. Op deze manier krijg je één groot paneel op de zaaglijst, die nagezaagd moet worden. Eventueel kan er handmatig een overmaat toegevoegd worden.
Voor Para-Flex CAM-gebruikers: De boringen ten behoeve van de CNC worden ook in het extra paneel gemaakt en meegenomen naar de CNC. Dan komt er een CNC-programma voor de samengevoegde delen. Evt. kunnen de losse panelen separaat geëxporteerd worden.

Optie 3 - 'Old school'-methode

Het blijf natuurlijk ook mogelijk om de 'Old School' methode te gebruiken. De panelen los exporteren met eventueel een extra opmerking dat deze panelen op nerf gezaagd moeten worden. Daarna voeg je deze panelen in je zaagprogramma samen tot één groot paneel. Om ze vervolgens na te zagen.

Optie 4 - CAM-module

Deze optie is alleen beschikbaar voor  gebruikers met Para-Flex CAM.
  1. Maak een extra paneel aan die de grootte heeft van de panelen met doorlopende nerf.

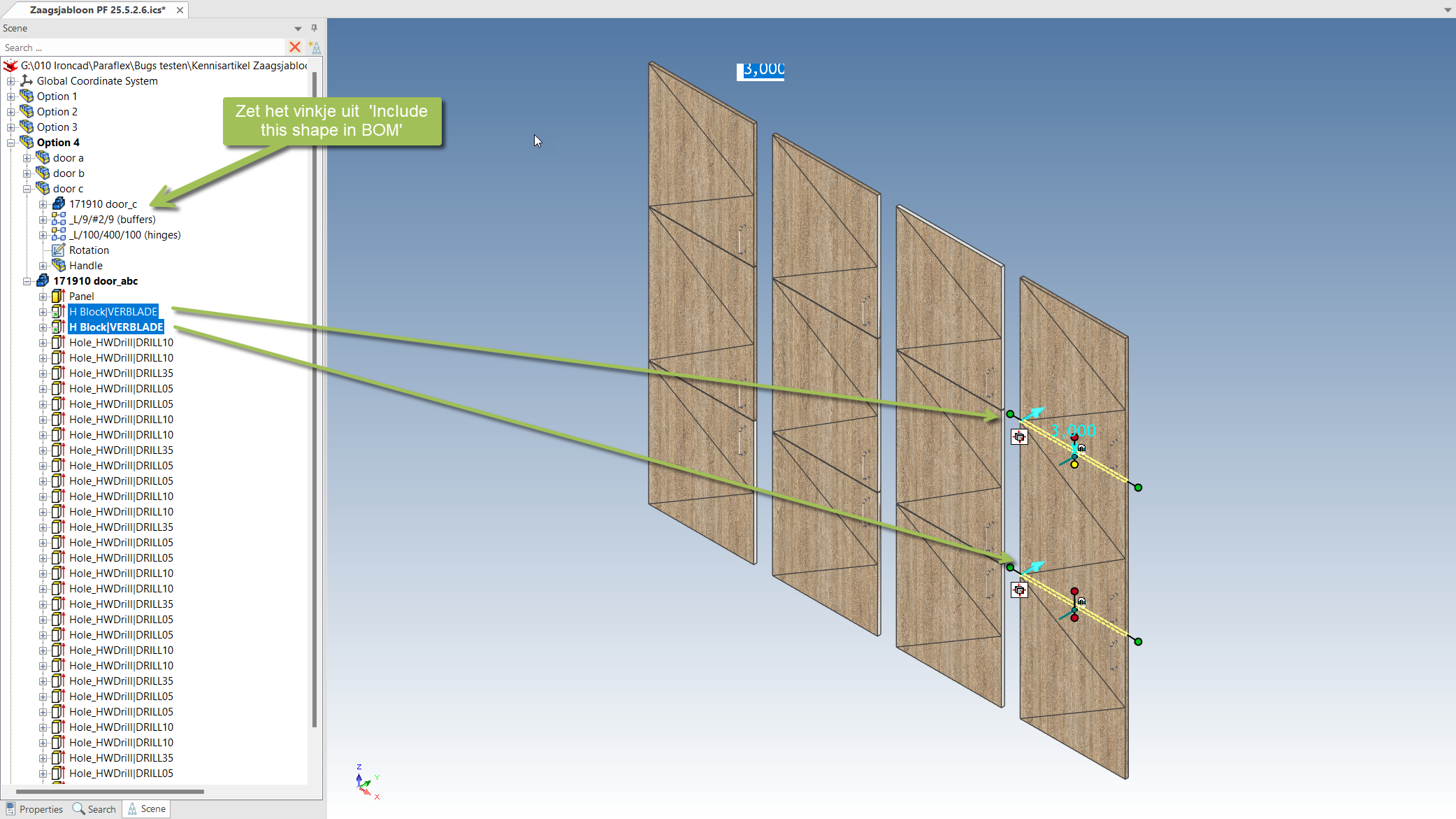

  2. Voeg in dit paneel een H Block toe op de plek waar gezaagd dient te worden. En voeg een CAD-tool toe |VERBLADE (deze dient wel aanwezig te zijn in de regelset)

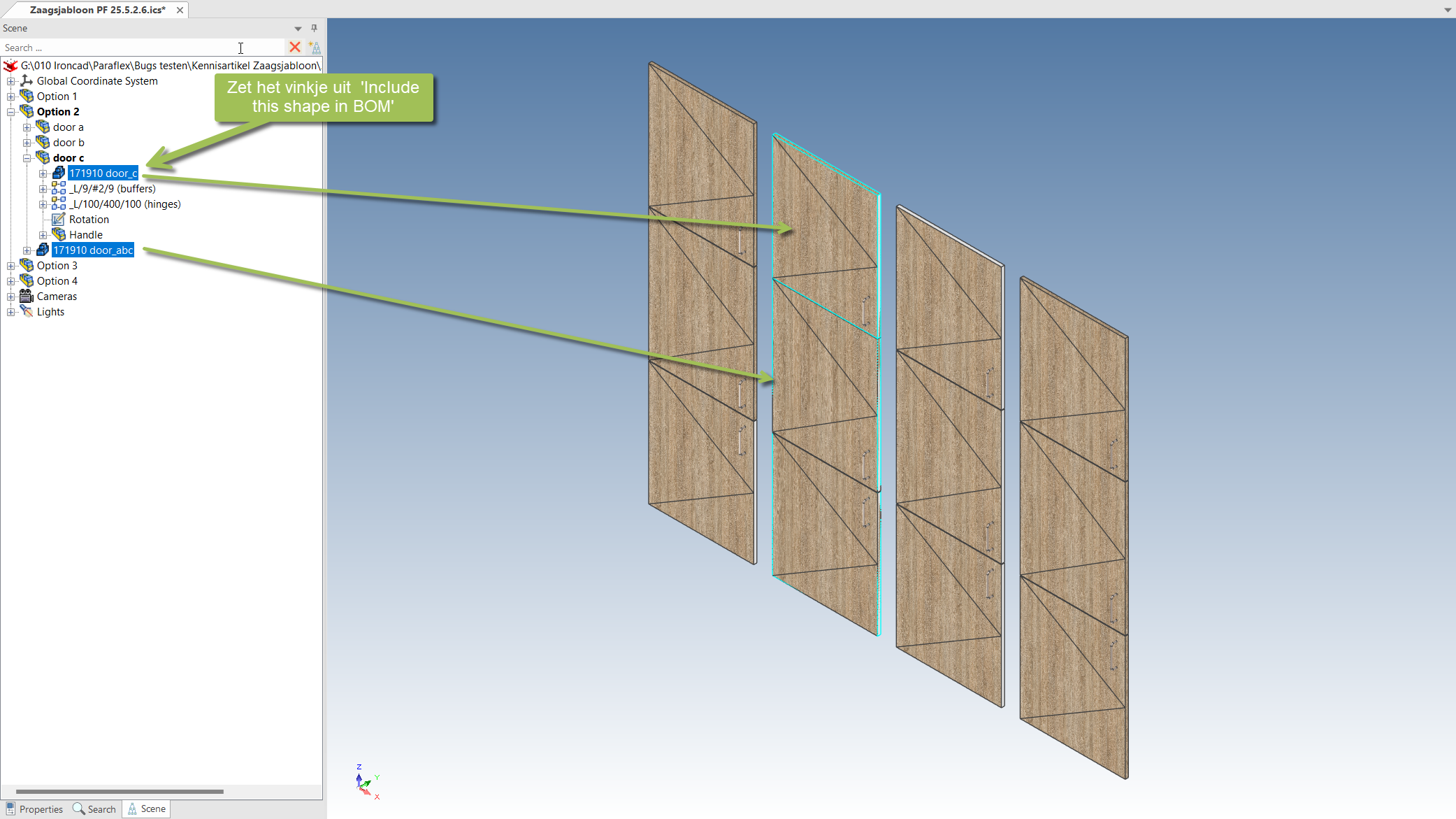

  1. De 'losse panelen' zet je in Para-Flex uit door 'Include this shape in BOM' uit te vinken. (Zie kop: Hoe zet je een Part uit in Para-Flex, maar niet in de 3D-Scene?)
  2. Het paneel word op de CNC nagezaagd op Nerf.
Opmerking: De boringen ten behoeve van de CNC worden ook in het extra paneel gemaakt en meegenomen naar de CNC.

Hoe zet je een Part uit in Para-Flex, maar niet in de 3D-Scene?

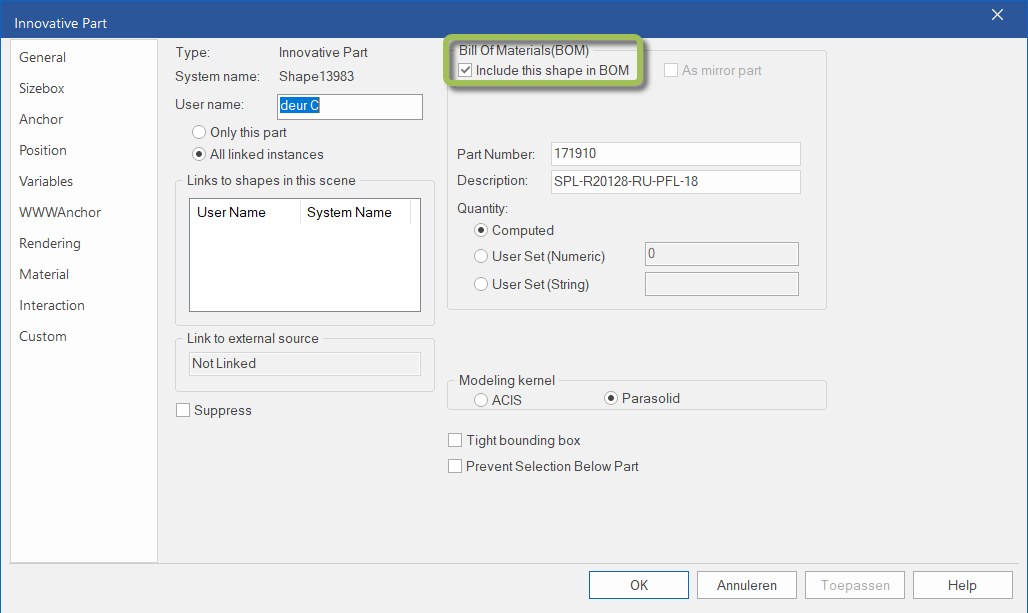

Klik een 'Part' aan met de rechtermuisknop en ga naar de 'Part Properties' zet het vinkje uit van 'Included this shape in BOM'. Dit is ook te gebruiken voor andere onderdelen die je niet in Para-Flex wil hebben weer geven. (Dit scheelt ook door rekentijd in Para-Flex)
