Meerdere DXF/DWG-bestanden in één keer genereren

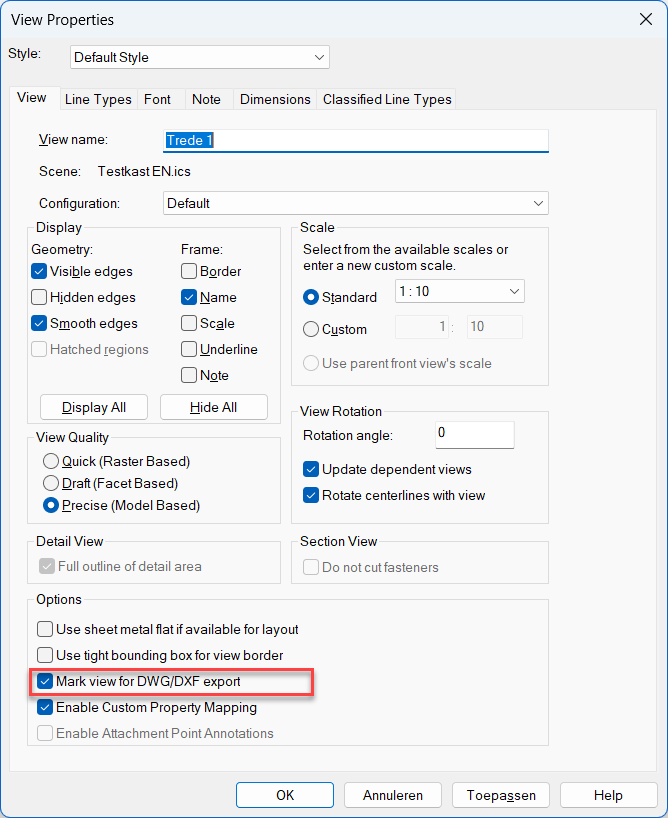

Op de werktekening (Drawing) in IronCAD  kan van ieder aanzicht aangegeven worden of deze bij exporteren naar DXF/DWG meegenomen moet worden of niet. Klik met rechter muisknop op een aanzicht (of selecteer er met SHIFT eerst meerdere) en kies voor Properties. Links onderin dit venster zie je Mark view for DWG/DXF Export:

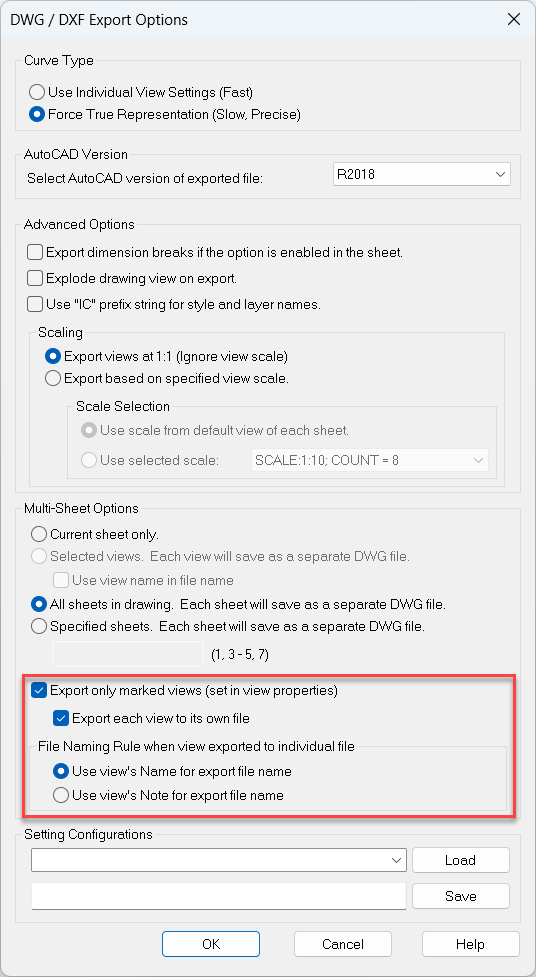

Keer terug naar de tekening en klik bovenaan op de knop Export (menu Home, of rechter muisknop op een leeg stuk van de pagina). In het Export-menu kan gekozen worden voor DXF/DWG als bestandstype en na het aangeven van de bestandsnaam en een keuze voor OK volgt dit dialoogvenster:

 Met de hierboven aangegeven instellingen wordt bepaald dat uit de complete tekening, in een keer de gewenste DXF/DWG bestanden geëxporteerd worden.

​
