Ladecatalogus slim opbouwen
Een handig catalogusvoorbeeld op basis van Legrabox Pure
In dit kennisartikel worden de verschillende aspecten besproken om de werkvoorbereiding te vereenvoudigen bij het werken met ladekasten. De lades kunnen bijvoorbeeld voorzien worden van labels voor maatvoering en bestelinformatie met artikelnummers.
In dit artikel gaan we uit van het LegraBox Pure ladesysteem van Blum, maar de beschreven technieken kunnen op alle onderdelen in IronCAD worden toegepast. Onderaan het artikel zijn diverse bijlagen te downloaden, zoals IronCAD catalogi en video's, vanaf week 36.
Naamgeving en Labeling
De naam van het type lade en de kast waar deze in zit kunnen automatisch gegenereerd en zichtbaar gemaakt worden op de 2D-tekening. Het geven van een naam/label aan onderdelen noemen we ook wel 'tagging'. De labels voor de lades kunnen uit de Bill Of Materials (BOM) informatie van het onderdeel gehaald worden. Deze informatie voeg je in de 3D Scene-omgeving aan onderdelen toe.
Om de naam van de kast waarin de lade zit te herkennen, kan gewerkt worden met een Custom Property, aangestuurd door Para-Flex. Alle toegevoegde gegevens worden opgeslagen in het 3D-model en blijven dus ook bewaard in een bibliotheek/catalogus. Natuurlijk kan een gepersonaliseerde 2D Bill Of Materials opgeslagen worden als Template, zodat deze steeds snel opnieuw gebruikt kan worden.
Om de naam van de kast waarin de lade zit te herkennen, kan gewerkt worden met een Custom Property, aangestuurd door Para-Flex. Alle toegevoegde gegevens worden opgeslagen in het 3D-model en blijven dus ook bewaard in een bibliotheek/catalogus. Natuurlijk kan een gepersonaliseerde 2D Bill Of Materials opgeslagen worden als Template, zodat deze steeds snel opnieuw gebruikt kan worden.
Attachment points
De modellen uit de voorbeeldcatalogi bevatten zogenaamde Attachment Points. Daarmee zoeken de lades automatisch de juiste positie op bij het plaatsen vanuit de catalogus. Uiteraard is de plaatsingswijze en tussenruimte aan te passen door de Attachment Points te verplaatsen.
Meer informatie over Attachment Points is in deze link, maar ook in de IronCAD Academy te vinden.
Meer informatie over Attachment Points is in deze link, maar ook in de IronCAD Academy te vinden.
Parameters gebruiken in IronCAD
Door het toevoegen van parameters kan de binnenwerkse maat automatisch herkend worden en kan deze verschijnen in de Inkooplijst in Para-Flex of in de BOM van je 2D-tekening.
Gegevens zichtbaar in de 2D-tekening
In de video Assembly Size to BOM description is te zien hoe deze parameters aangemaakt kunnen worden en in de BOM verschijnen.
Onderstaand een aantal voorbeeldformules die voor Assemblies gebruikt kunnen worden in de velden Description en Part Number. In ons voorbeeld staat deze bij Description, zodat de maat weergeven wordt in de standaard BOM en/of Inkooplijst:
| Formule | Resultaat |
| ="Blum "&LadeBreedte&"mm" | Blum 564mm |
| =LadeBreedte& "mm | 564mm |
| =LadeBreedte | 564 |
| ="Lade K L-500 - "&LadeBreedte&"mm" | Lade K L-500 - 564mm (deze staat in ons voorbeeld) |
Gegevens zichtbaar in Para-Flex rapporten
Ook op het rapport Inkooplijst is de binnenwerkse maat van de lades af te lezen, naast de omschrijving van het type lade.

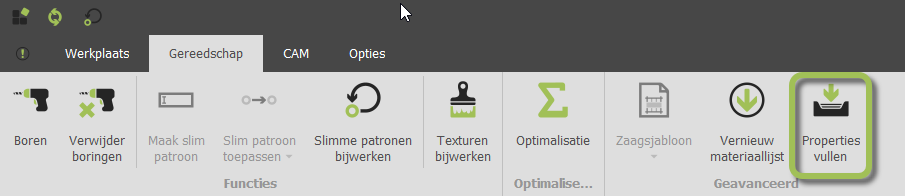

Let op: Als de maten in de Inkooplijst moeten komen, gebruik dan de knop Properties vullen in Para-Flex. Op deze manier worden de ingestelde Para-Flex gegevens naar IronCAD gezonden. Onderaan het artikel is te lezen hoe Para-Flex in te richten is om de gewenste gegevens door te sturen.
Met de aangemaakte parameters in IronCAD kan het inkooprapport er als onderstaand voorbeeld uit komen te zien.

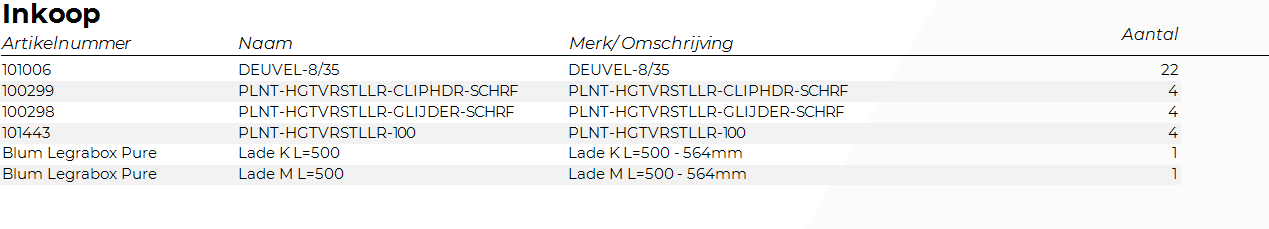

Voorbeeld 1: Gehele lade als inkoopartikel aangewezen:

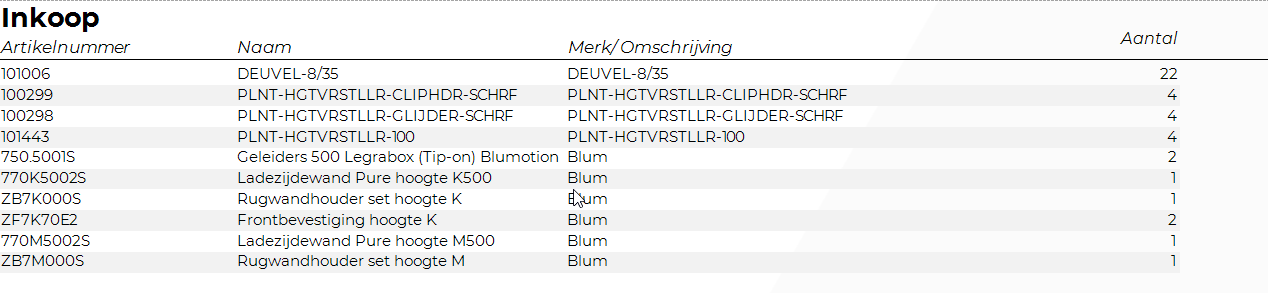

Voorbeeld 2: Onderdelen van de lade zijn als separate inkoopartikelen aangewezen:
Tekstlabels, kolommen en Item Bubbles automatisch vullen

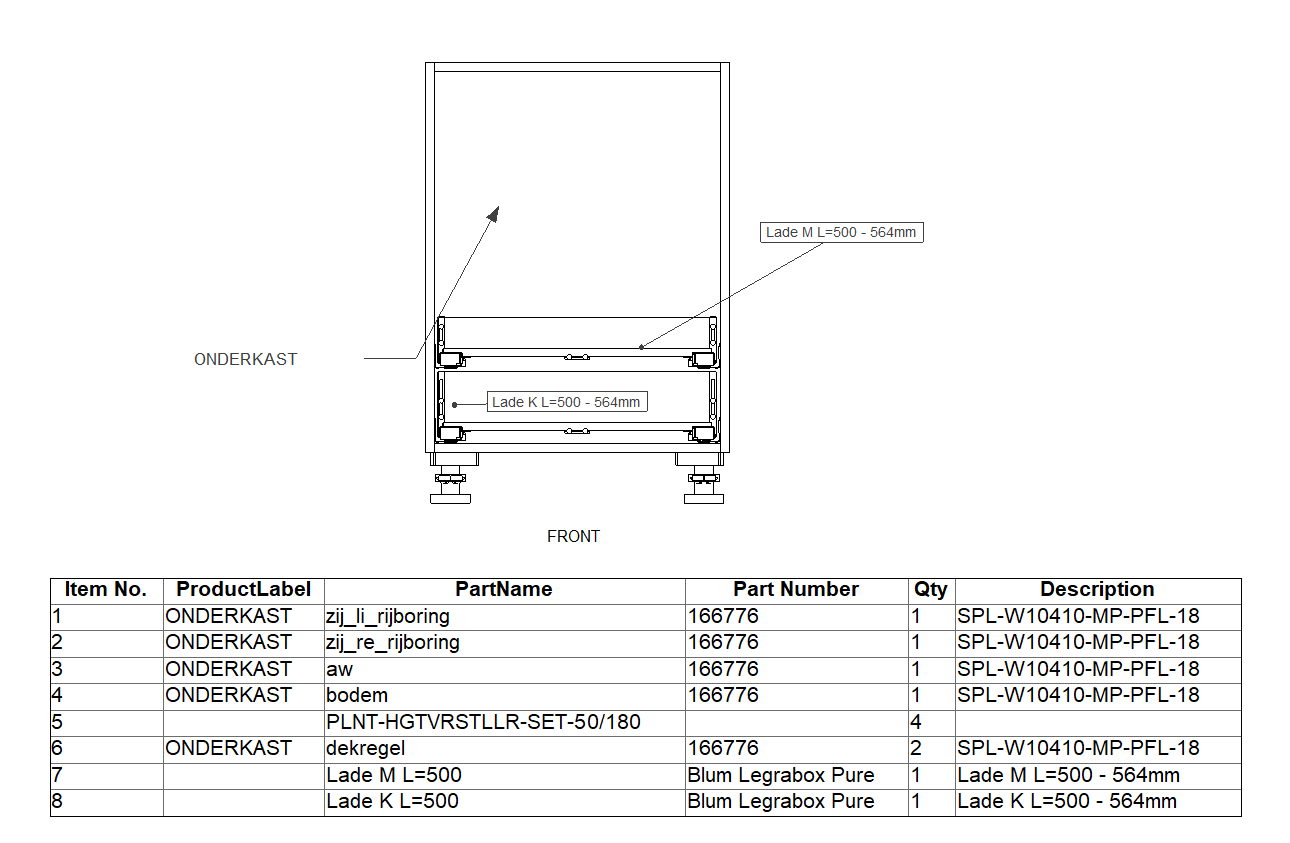

Tekstlabels in de 2D Drawing-omgeving (zowel met als zonder pijl) kunnen ook geautomatiseerd gevuld worden. Onderstaand zie je een kast waarbij het linker label gevuld is met een Custom Property (te vullen door Para-Flex), in dit geval "Onderkast", de naam van de Assembly. De andere 2 labels zijn Item Bubbles voorzien van tekst uit de Bill Of Materials, in dit geval de kolom "Description".
Ook een kolom van de BOM kan gevuld worden met gegevens uit Para-Flex, zoals Productlabel om posities te herkennen. In de video Labels uit 2D-BOM of Para-Flex is te zien hoe de bovenstaande functies in te regelen zijn.
BOM en Item Bubbles
Item Bubbles kunnen zo ingesteld worden dat deze direct de tekst van bijvoorbeeld Part Number of Description laat zien, in plaats van het standaard Item Number.
De inhoud van de Item Bubbles worden bewaard in de BOM, de uitstraling/vorm van Item Bubble wordt opgeslagen in het ICD-bestand. Beide zijn dus ook middels Templates standaard beschikbaar te maken.
De inhoud van de Item Bubbles worden bewaard in de BOM, de uitstraling/vorm van Item Bubble wordt opgeslagen in het ICD-bestand. Beide zijn dus ook middels Templates standaard beschikbaar te maken.
Indien gewenst kan de Bill of Materials buiten de pagina geplaatst worden. Ze zijn dan niet zichtbaar bij afdrukken of in de PDF van de tekening.
Bepalen wat Para-Flex naar IronCAD stuurt

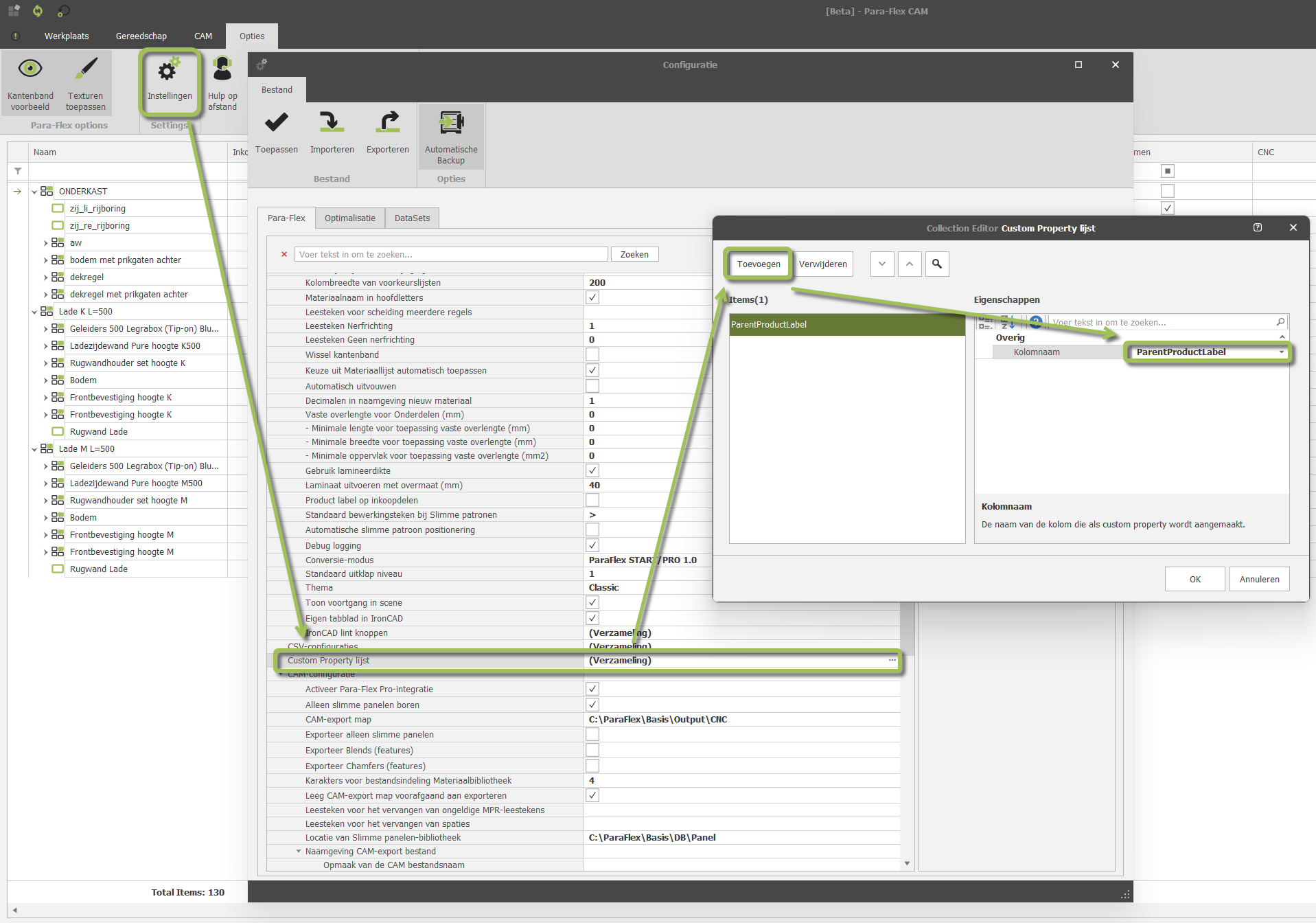

In Para-Flex kan aangegeven worden welke onderdeel-eigenschappen naar IronCAD gestuurd moeten worden. Deze gegevens worden in de Custom Properties van de items geplaatst. Klik hiervoor op Instellingen op het tabblad Opties en daarna op de drie puntjes bij Custom Propery lijst. In het venster dat verschijnt kunnen de eigenschappen stuk voor stuk aangegeven worden. Klik op OK en herstart Para-Flex om de wijzigingen in te laden. Hierna worden de gegevens met een druk op de knop Properties vullen naar IronCAD gestuurd.
