Boorgaten met extra mogelijkheden

Gaten toevoegen aan onderdelen

Een gat toevoegen aan een element kan in IronCAD op verschillende manieren, onderstaand een aantal opties.

De basis

Voor elk gat kan een Cut Cylinder (of andere vorm naar keuze) gebruikt kunnen worden die aan de gewenste afmetingen wordt aangepast. Bij een verzonken gat is de bovenrand van een Chamfer te voorzien. Makkelijker is echter een gereedschap te gebruiken zodat zowel het gat als de verzonken rand geregeld wordt en er ook details als schroefdraad eenvoudig toegevoegd of aangepast kunnen worden.

Van deze gereedschappen worden er hieronder een aantal beschreven.

Gereedschap - Custom Hole

Meerdere gaten in een keer plaatsen kan eenvoudig met de Custom Hole tool, zie https://ironcad.academy/tutorial/custom-hole voor een interessante video van 10min. Daarin wordt ook getoond hoe je gaten die je vaker wilt gebruiken in de catalogus zet.

Catalog Tools - Custom Hole

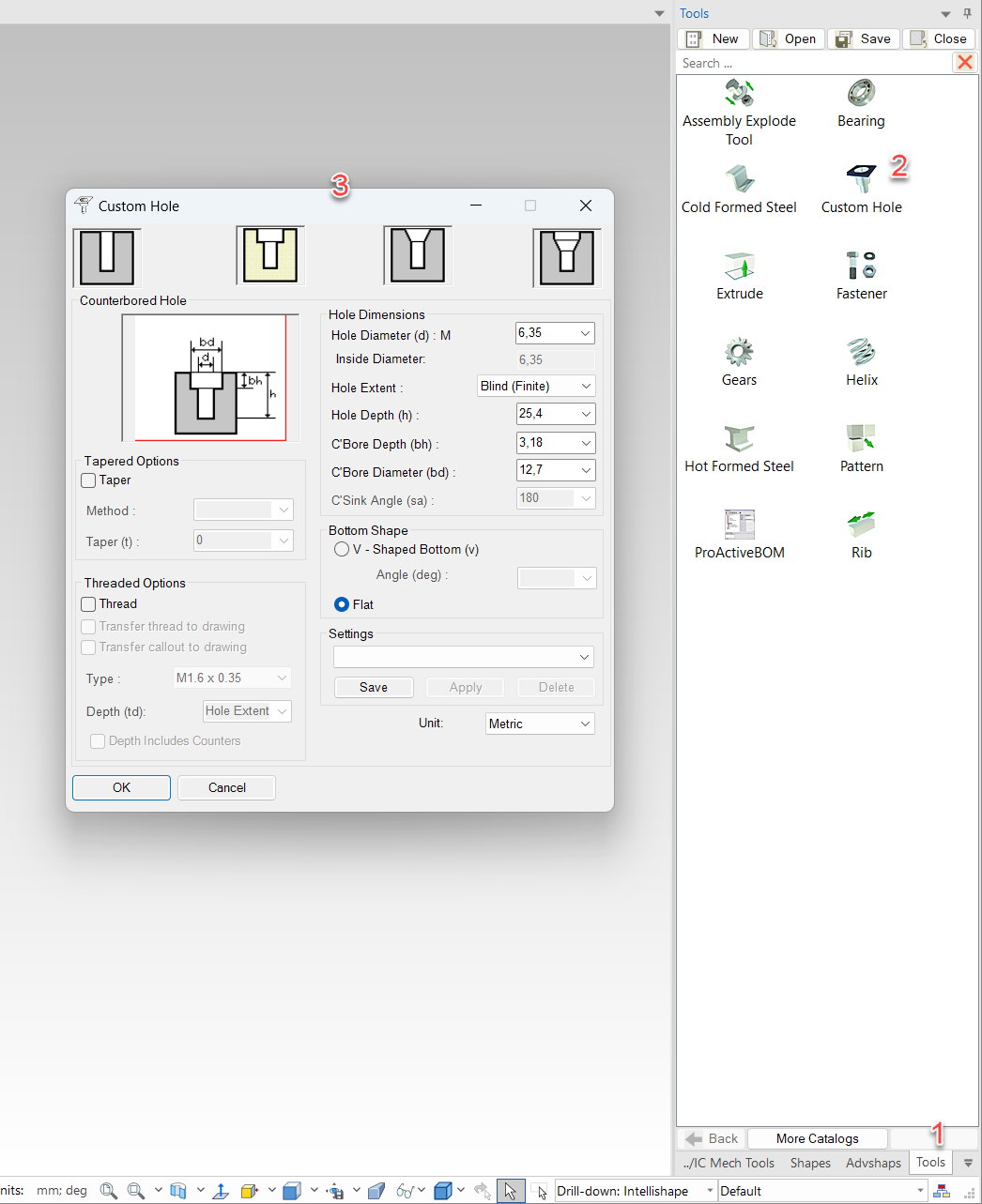

Voor een enkel gat kun je de Custom hole uit de Catalogus Tools gebruiken:



Mechanical - Custom Hole

Mochten meer variabelen voor het gat gewenst zijn, dan is de sectie Holes van Mechanical goed gereedschap. Voor de uitgebreide functies is een Mechanical licentie vereist, maar ook zonder licentie het proberen waard. Zie catalogus Starter/IC Mech Tools:

Een gat uit Mechanical aanpassen

Elk gat dat met gereedschap wordt geplaatst is te bewerken door met de rechter muisknop op het gat te klikken (IntelliShape niveau) en te kiezen voor Add On Properties.
