Waarden uit Para-Flex naar 2D-tekening overzetten

Met de functie Properties vullen stuurt Para-Flex eigenschappen van onderdelen van het 3D-model terug naar IronCAD. Welke eigenschappen dat zijn, kan zelf bepaald worden, waarbij keuze is uit alle mogelijke kolommen die Para-Flex kan tonen. In dit voorbeeld sturen we de toegekende kantafwerking terug naar IronCAD en laten dat in de 2D terugkomen in de Bill Of Materials.

A) Instellen wat overgezet wordt

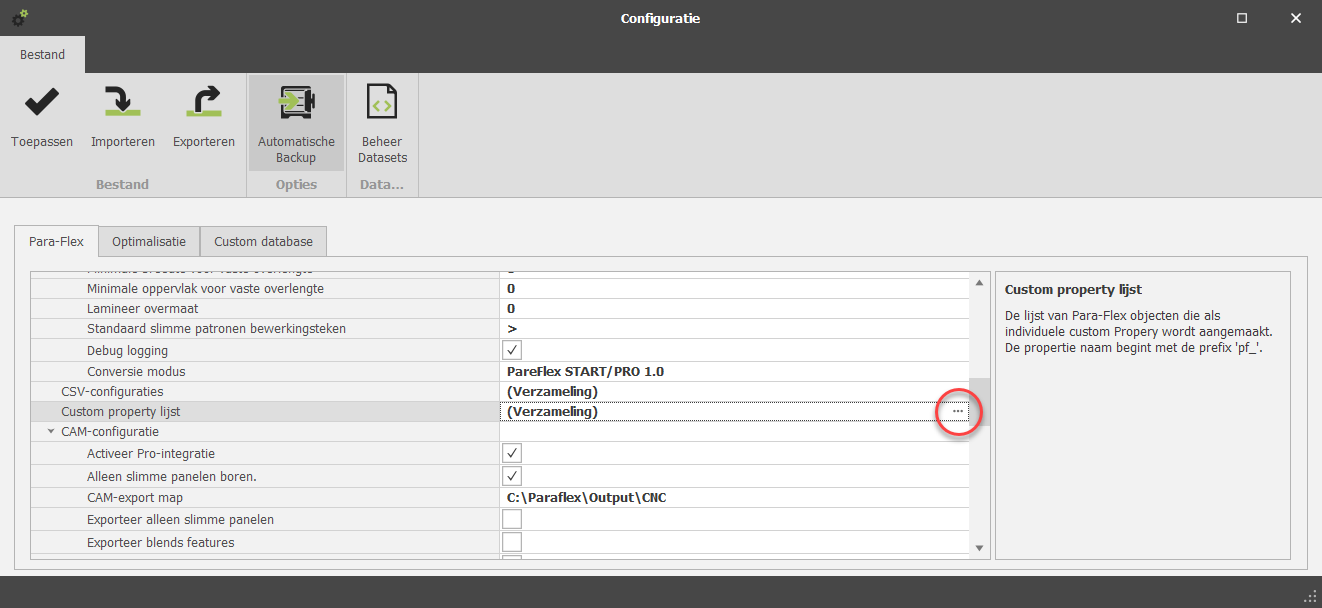

  1. Ga naar Instellingen op de balk Opties en klik op de 3 stippen achter 'Custom Property lijst'.



    In het dialoogvenster dat verschijnt kan aangegeven worden welke eigenschappen overgezet moeten worden bij het gebruik van deze functie.

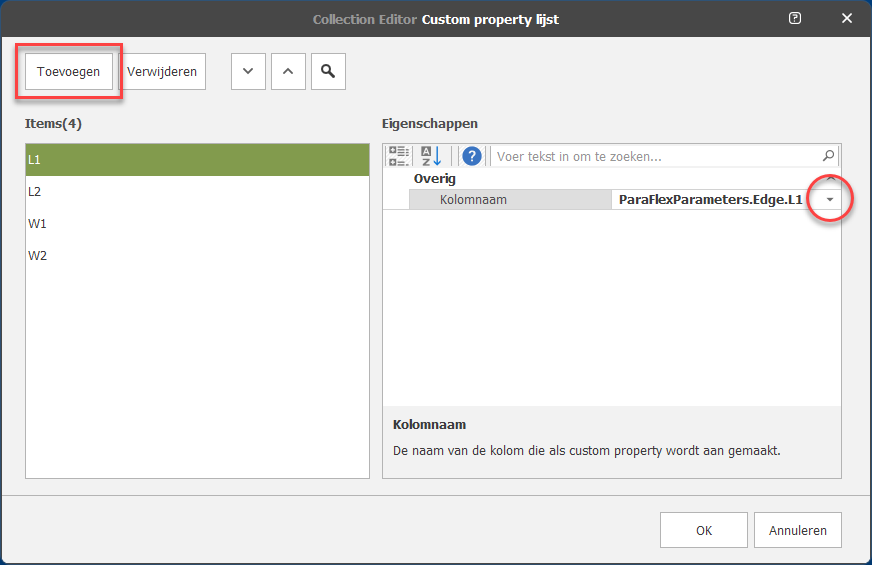

  2. Klik in dit venster eerst op de knop Toevoegen om een nieuw item aan te maken. In de lijst rechts kies je welke eigenschap hieraan gekoppeld moet worden. Deze lijst bevat de technische benaming die binnen het programma gehanteerd wordt, maar de eigenschappen zijn zeker herkenbaar.

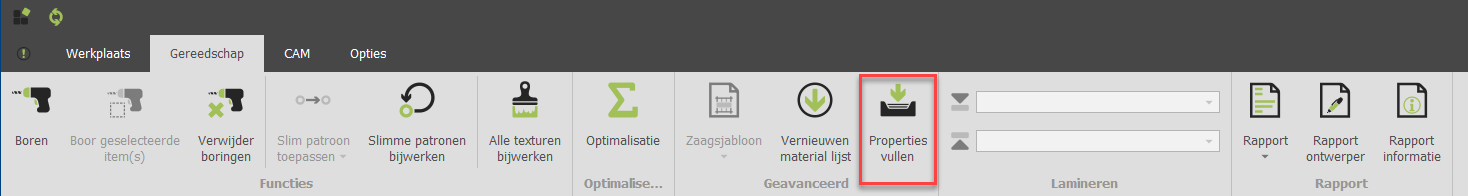

  3. Rond af door op OK en daarna op Toepassen te klikken en herstart Para-Flex. Na de herstart toont Para-Flex op de balk Gereedschap een nieuwe knop: Properties vullen:

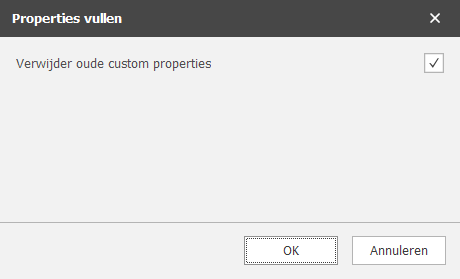

    Deze knop is vanaf nu blijvend aanwezig in Para-Flex. Het toont een dialoogvenster waarme de gegevens die zijn toegevoegd aan de Custom Properties lijst, richting IronCAD gestuurd.



  4. Gebruik indien nodig het vinkje voor het verwijderen van oude Custom Properties (om conflicten met oude gegevens te vermijden)

  5. Bevestig het doorsturen van de gegevens met OK.

Wat er op de achtergrond gebeurt

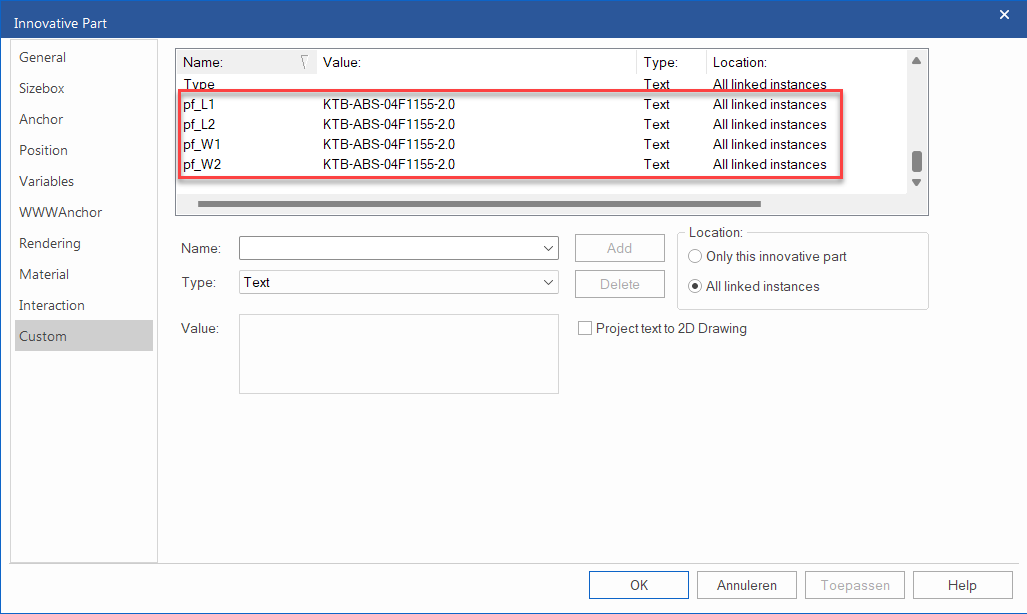

Met deze functie vult Para-Flex de zogenaamde Custom Properties van de onderdelen in de tekening. Deze zijn eventueel te vinden via het Rechter muisknopmenu (Part Properties, tabblad Custom) van elk onderdeel:



B) Gegevens inlezen in de 2D-tekenomgeving

Alle Custom Properties uit het 3D-model kunnen worden ingelezen in de 2D-tekenomgeving van IronCAD. Dit kan in tekstvakken, maar ook bijvoorbeeld in stuklijsten, ofwel de Bill of Materials (BOM). In dit voorbeeld plaatsen we de vanuit Para-Flex doorgestuurde gegevens in een BOM:
  1. Open een bestaande 2D-Drawing of maak een nieuw Drawing bestand aan

  2. Plaats hierop een BOM en ga naar de bewerkingsmodus door erop te dubbelklikken.

  3. Voeg een of meerdere kolommen toe door met rechter muisknop op een bestaande kolom te klikken en te kiezen voor Insert Column.

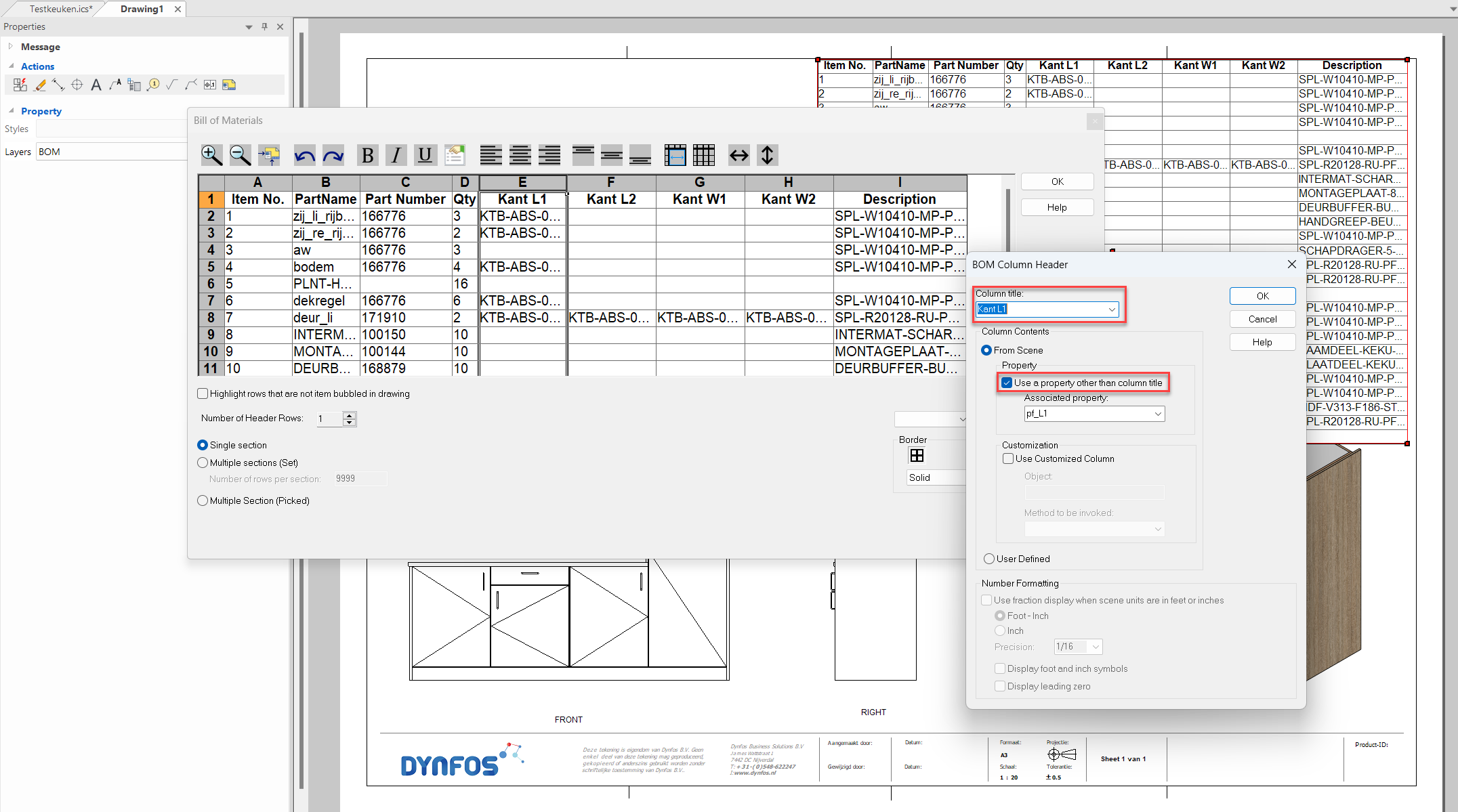

  4. Dubbel klik op de kopregel (A, B, C, ...) van een van de nieuwe kolommen, het venster BOM Column Header verschijnt.
    In dit menu zijn de gegevens te koppelen aan de betreffende kolom.



  5. Typ de waarde van de gewenste eigenschap, zoals pf_L1, (of gebruik kopiëren/plakken) in het bovenste invoerveld, Column title, en klik op OK.
    Na enkele seconden zal de betreffende kolom ge-update zijn.

  6. Herhaal dit indien nodig voor extra kolommen.

    Wil je de naam van de kolom aanpassen, zet dan eerst het vinkje Use a property other than column title aan, en wijzig daarna de titel van de kolom, anders wordt de link naar de te gebruiken eigenschap verbroken. Sla deze BOM eventueel op in je templates, zodat de koppeling na gebruik van de knop in Para-Flex ook bij nieuwe tekeningen direct werkt (Rechter muisknop op de BOM en kies voor Save As template... en kies de locatie van je huidige Templates.

Geen live gegevensoverdracht

De knop Properties vullen dient gebruikt te worden op het moment dat het uitkomt om de gegevens door te sturen naar IronCAD. Om het systeem niet onnodig te belasten gebeurt niet automatisch bij elke wijziging. In principe wordt de functie gebruikt voordat een 2D-tekening van een update wordt voorzien.
