Drawing - Lijndiktes in IronCAD 2024

Vanaf IronCAD 2024 is het programma flexibeler in te stellen met betrekking tot lijndiktes.

In de drawing modus was er altijd al de optie Use Zero Width Lines. Handig, want zo worden alle details getoond zonder dat lijndiktes van elementen elkaar overlappen, wat het plaatsen van maatvoering vereenvoudigt. Maak je hier echter een PDF voor de klant van, dan ziet deze er door de dunne lijnen wat technisch uit. Misschien wil je meer body aan je model geven door wel verschil in de lijndiktes te tonen. In dat geval zou Use Zero Width Lines uit moeten staan.

Er kan nu ingesteld worden of deze instelling van lijndiktes wel of niet moet worden gebruikt voor exports naar PDF of naar een print op papier.

Instelling voor PDF

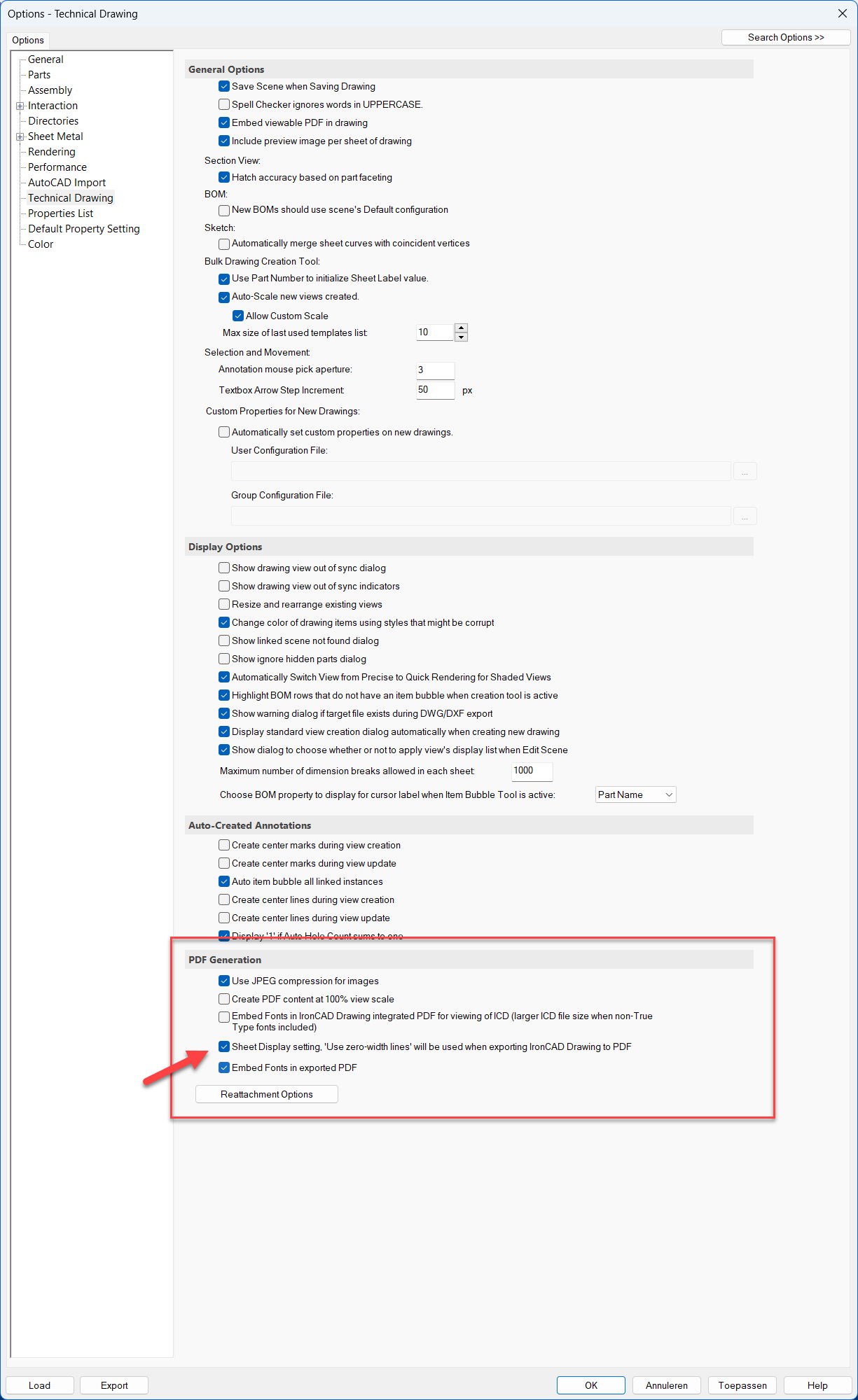

De instelling van de export naar PDF bevindt zich onder Options:

Als deze optie aan staat wordt in de PDF de instelling van de pagina (Sheet) in de tekening overgenomen.

Printerinstelling

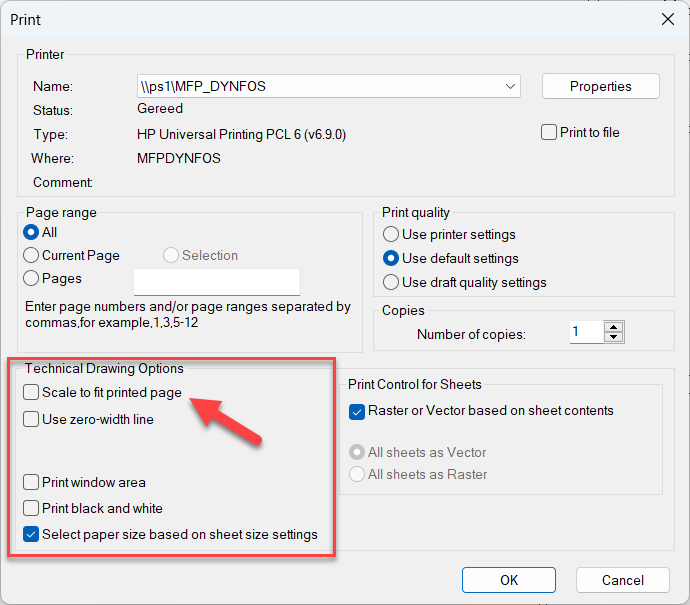

In het dialoogvenster voor printen is het gebruik van lijndiktes ook in te stellen:

​

Styles and Layers

Wil je meer controle over lijndiktes, duik dan eens in het menu Styles and Layers. Hierin kan van vrijwel elk element in de tekening worden aangegeven welke kleur, dikte en type lijn (bijvoorbeeld gestippeld) gebruikt moet worden. Door deze instellingen op te slaan in een 2D-template, kunnen ze automatisch worden toegepast op elke nieuwe tekening.
