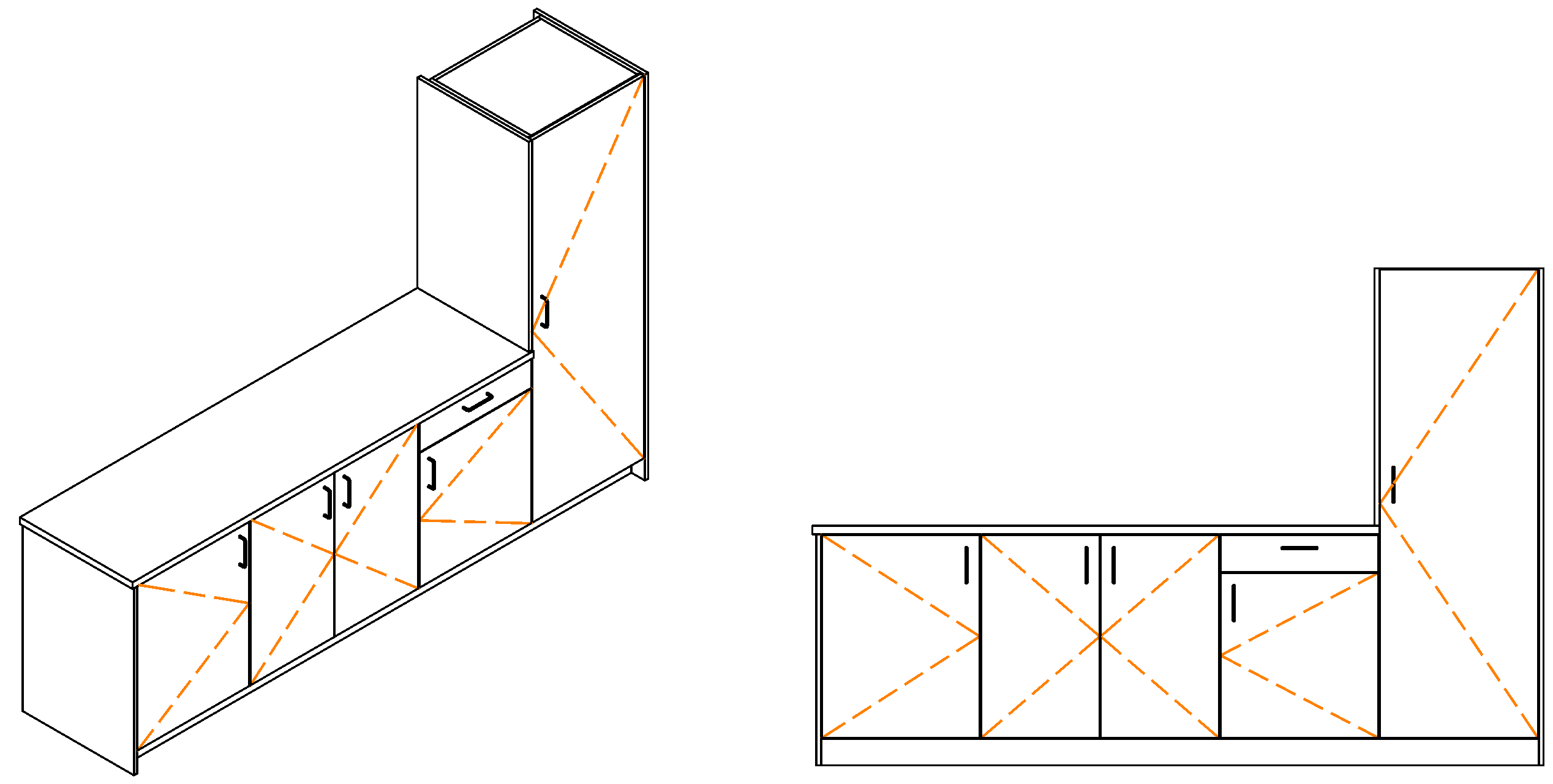

Draairichting op meubelfronten tonen
Deze veelgevraagde mogelijkheid is ook op eigen modellen eenvoudig aan te brengen. Daarvoor zijn er twee video's die dit onderwerp behandelen. De video’s kun je hier downloaden.
Aanbrengen van de richtingspijl
De eerste video in de link gaat over het aanbrengen van de draairichtingspijl. Op deze manier worden de lijnpunten automatisch aan de hoeken van het paneel gekoppeld, en blijft de positie correct bij gebruik van de bij Stretch-functie of Sizebox-wijzigingen.
Laagkoppeling aan element
De tweede video is iets technischer; en laat zien hoe je aan de pijl (of elk ander element in het 3D-model) een eigenschap of codering toekent. Deze eigenschap kan in de 2D-Drawing herkend worden zodat het element automatisch op een specifieke laag (met eigen kleur of lijneigenschap) geplaatst wordt. Zo kan bijvoorbeeld de draairichting standaard als grijze lijn worden weergegeven in de IronCAD-tekeningen. Deze laag-koppeling kan natuurlijk worden opgeslagen in de 2D-template zodat de pijlen op elke nieuwe tekening automatisch op de gewenste wijze getoond worden.
