Bij moeizaam bematen in de 2D Drawing: Regenerate

Als het maatvoeren van de 2D onderdelen in de Drawing-omgeving niet eenvoudig gaat doordat bijvoorbeeld Snap points niet oplichten, dan kan dat veroorzaakt worden door het gebruik van oudere bestanden in de 3D. Er wordt bijvoorbeeld gewerkt in IronCAD 2024, maar de onderdelen als zoals een kast is oorspronkelijk getekend in IronCAD 2021. Door het model om te zetten naar de nieuwste opbouwmethodes (zogenaamde algoritmes) voor 3D modellen, wordt de koppeling naar de 2D vaak flink verbeterd. Dit omzetten kan met de functie Regenerate, te vinden op de werkbalk Tools.

Ga als volgt te werk:

- Druk in de Scene op CNTR+A om alles te selecteren

- Klik op Regenerate (Onder Tools)

- Indien er een dialoogvenster verschijnt, kies dan voor Yes

Als je nu in de 2D/Drawing de tekening update, zou het bematen als vanouds moeten gaan.

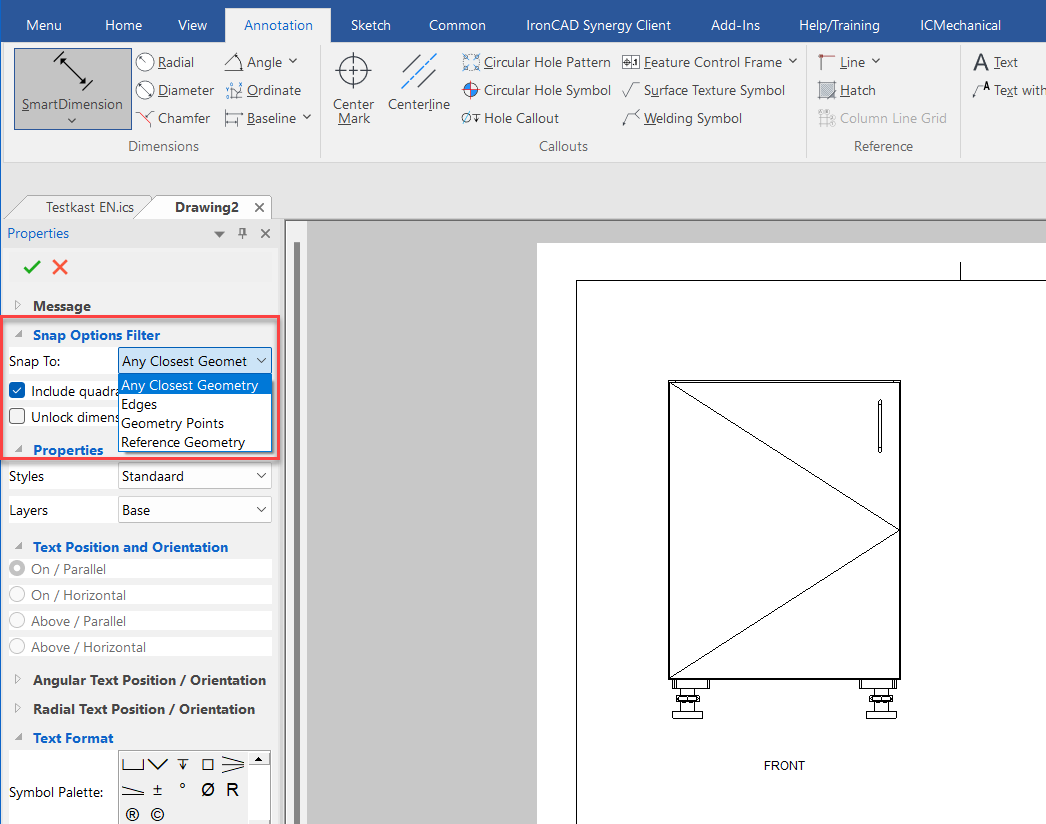

Mocht je willen dat IronCAD bij bematen op meerdere of andere onderdelen reageert/'snapt', kijk dan ook bij het Snap Options Filter aan de linker zijde van het scherm, na het selecteren van het bematingsgereedschap:
