2D-werktekening - Vaste maat voor bematingslijnen
Vaste lengte voor bematingslijnen
Sinds IronCAD 2025 zijn de mogelijkheden voor de uitstraling van bematingslijnen in de 2D werktekening uitgebreid. Ook deze update was op verzoek van een van de Nederlandse gebruikers, dus wensen kenbaar maken helpt iedereen vooruit!

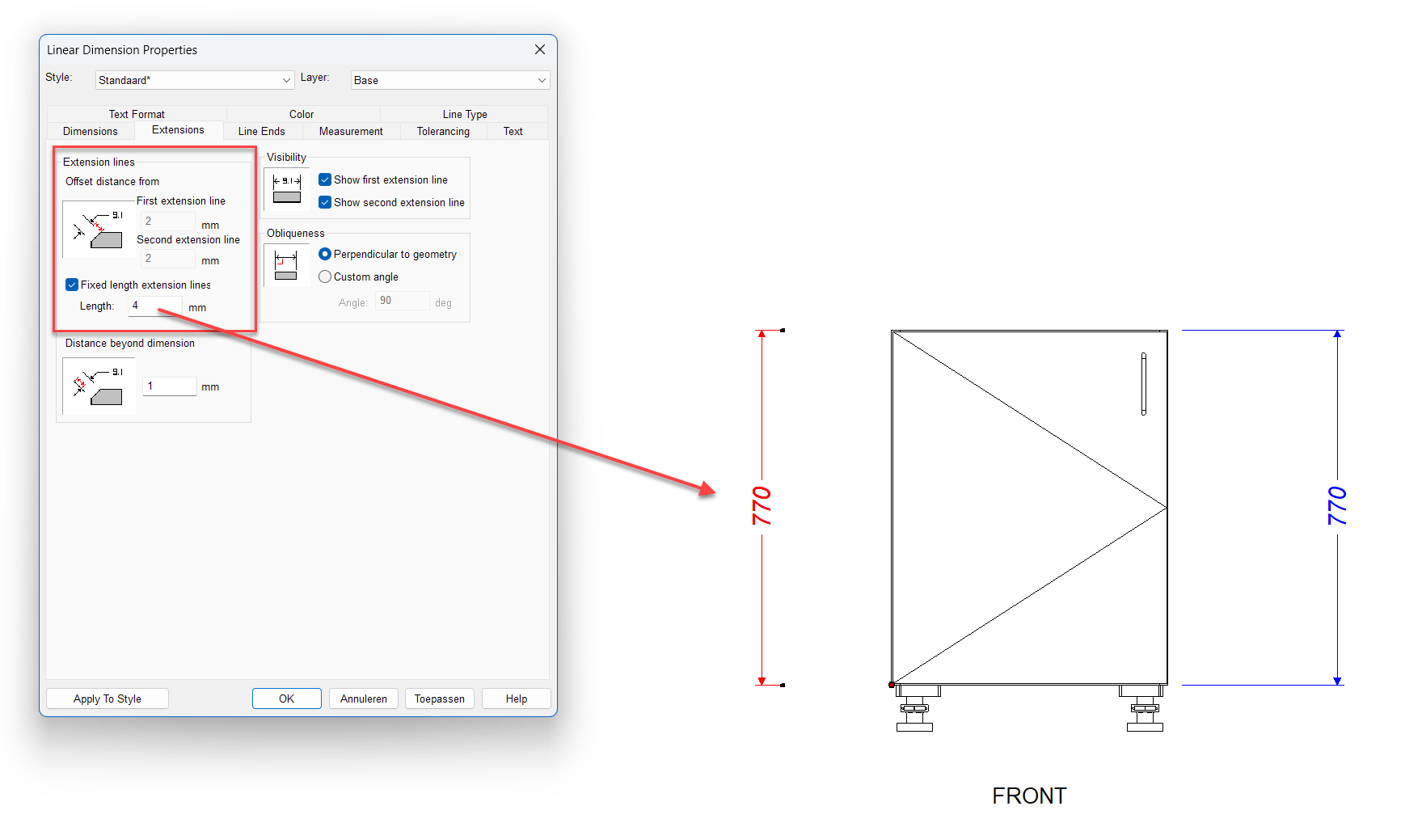

In de onderstaande impressie is zowel links als rechts van de kast bemating toegevoegd. De linker bemating heeft daar 'geleide-lijnen' van 4mm lang, de rechterbematingslijnen starten op 2mm vanaf het zijpaneel.
Het instellen van een vaste afstand van het begin van de bematingslijn tot het aangeklikte punt/object kon al langer (Offset distance from), maar daar is Fixed Length aan toegevoegd
De Offset-instelling bepaald een vaste afstand van het starten van de 'geleide-lijnen' tot het object.
Fixed Length zorgt ervoor dat deze lijnen altijd even lang zijn.
Alle instellingen zijn natuurlijk naar wens op te slaan in je Templates zodat ze elke keer automatisch het uitgangspunt zijn.
