2D dubbele lijnen
Wanneer je op de 2D tekening dubbele lijnen krijgt, of een 'sleepspoor' wanneer je een view verplaatst, heeft dat waarschijnlijk te maken met dat er 'surface' onderdelen in de 3D aanwezig zijn.
Deze surface onderdelen ontstaan soms bij het importeren van bijvoorbeeld .STEP bestanden. Deze onderdelen hebben geen geometrie, en veroorzaken daardoor de problemen bij doorsneden in de 2D tekening.
Oplossing

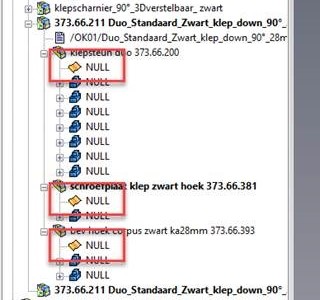

De probleemveroorzakende onderelen hebben allemaal dezelfde naam 'NULL' en hebben een oranje surface icoon.
Bovenin de Scene Browser kan je zoeken op 'NULL' en vervolgens kunnen de oranje varianten handmatig verwijderd worden.
Let op dat de huidige 2D tekening de problemen zal blijven houden, maar wanneer je de 2D opnieuw aanmaakt zijn de problemen verholpen.
